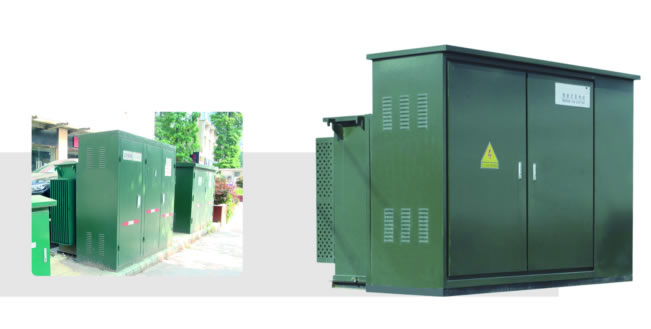

ZBW-12/0.4-1250型

组合式变电站（美式）

产品主要用途：

ZB（M，P）-12/0.4-1250型组合型箱式变电站，是将高压负荷开关设备、熔断器、配电变压器的铁心和绕组等部分全部放到一个油箱中，通过变压器油做为绝缘和灭弧介质，低压出线开关设备按不同的接线方式要求以及显示仪表、操动部分和分别布置于箱变外壳专制箱内，实现高压进线、电压转换、计量、配电馈出、无功补偿等功能。该产品成套性强，运行可靠，维护方便，造型美观，安装调试周期短。适用于高压三相交流50Hz、12KV的电力系统中，广泛应用于工业、民用、商业网点、街道写字楼、高速公路、矿山、油田、汽车充电站；特别适用于以下场所：城市居民区配电、工矿企业、商场、机场、地铁、高铁、街道、风力发电、医院等场所；

产品执行标准：

GB17467《高压/低压组合式变电站》                        GB3906《3.6KV-40.5KV交流金属封闭开关设备和控制设备》

GB16926《交流高压负荷开关-熔断器组合电器》     GB4208《外壳防护等级》

GB7251《低压成套开关设备和控制设备》                 SD320《箱式变电站技术条件》

GB11022《高压开关设备和控制设备标准的共用技术条件》

使用条件：

●环境温度：+45℃~-40℃  最大日温差≤25℃

●相对湿度：日相对湿度平均≤95%  月相对湿度平均≤90%

●抗震烈度：8级

●安装倾斜：≤5º

●海拔高度：≤2000米

●最大风速：≤34m/s

●场所其它：无剧烈震动、冲击、没有火灾、无化学腐蚀、无爆炸危险

产品特点：

●设计布局科学，无人值守，深入负荷中心，

   减少低压线路损耗，提高供电质量

●结构紧凑，节省占地仅为同容量的欧式变的

   三分之一，可深入欧式变不能应用的场所

●外观造型多样化，与环境相和谐

●箱体材料为金属冷板和不锈钢两种

●可靠五防连锁，保证安全可靠性

●组合方案多种，方便灵活

●全密封、全绝缘、安全可靠

●双熔丝保护，降低了运营成本

●可用于终端供电模式

●可配置DTU/TTU等智能控制终端，进行远程监控

●符合国网最新箱式变的标准
