户外真空断路器

产品主要用途：

ZW13-40.5/T2000-31.5型户外真空断路器，系额定电压40.5KV三相交流50Hz的户外输、配电开关设备。适用于高压交流35KV 、50Hz的电力系统中，主要应用在发电厂和35KV的变电站中，作为开断、关合电力系统中的负荷电流、过载电流及短路电流，同时也可以做为联络和分段开关，实现电网的架构和重组。断路器配置各种功能控制器单元后，能满足配电网自动化的要求，显露标准件少。该产品CT配置方案有两种，即可以外置也可以实现内置式中置型,内置式中置型的特点是CT单匝穿心后，操动拉杆内置，克服了ZW7型操作拉杆外置易锈蚀卡滞的现象，解决了冬季覆冰后无法操作的难题。性能稳定，是理想的城网、农网供配电系统所需的电器开关设备。

产品执行标准：

GB1984《交流高压断路器》                                  GB11022《高压开关设备和控制设备共用技术条件》

GB4473《交流高压断路器合成试验》                   GB311.1《高压输配电设备绝缘配合》

DL402《高压交流真空断路器订货技术条件》       GB4208《外壳防护等级》

使用条件：

●环境温度：+45℃~-40℃ 最大日温差≤25℃

●相对湿度：日相对湿度平均≤95%  月相对湿度平均≤90%

●抗震烈度：8级

●安装倾斜：≤5º

●海拔高度：≤2000米

●最大风速：≤34m/s

●场所其它：无剧烈震动、冲击、没有火灾、无化学腐蚀、无爆炸危险

产品特点：

●三相支柱式，单断口

●碟簧机构，出力特性优化，符合真空灭

   弧室对机械特性的要求

●三短轴，三缓冲

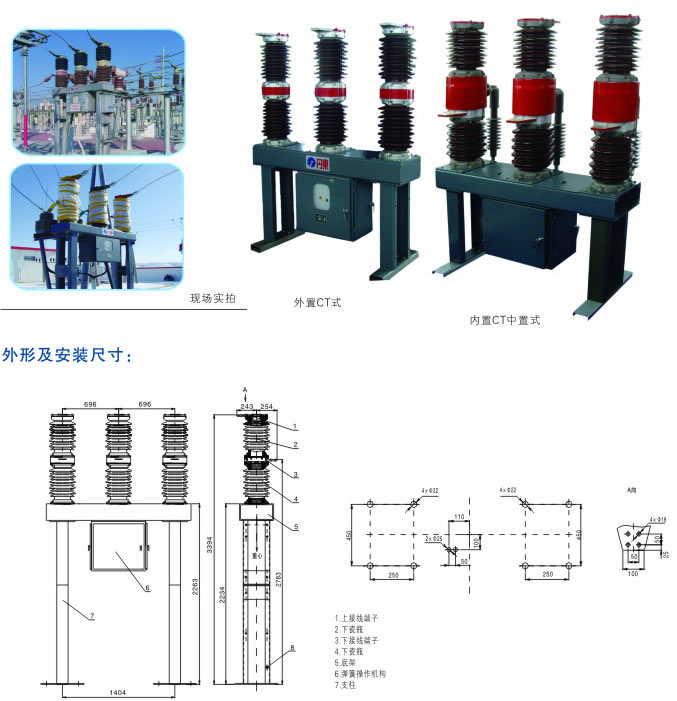

●CT外置便于更换和调整，无需解体开关

●机构性能稳定动作可靠

●产品无油无气，绿色环保

●操作杆内置，克服破冰及锈蚀卡滞影响操作

    的弊端是免维护型产品

●同各种智能化控制器结合实现多种保护功能

●配备控制器具有多种通讯功能

●符合国网关于真空断路器的最新标准
